ГНБ и прокол под дорогой для газопровода
Когда трасса пересекает дорогу, тротуар или чужую благоустроенную территорию, траншею копать не дают — делают бестраншейный переход методом горизонтально-направленного бурения. По Краснодару это от 4 000 ₽ за метр, типовой переход под дорогой шириной 6–8 метров обходится в 35 000–80 000 ₽.
Когда без ГНБ не обойтись
- трасса пересекает проезжую часть или улицу с покрытием
- на пути — тротуар, плитка, асфальтированный въезд, которые дорого восстанавливать
- переход под действующими коммуникациями, вскрывать которые нельзя
- работа в стеснённых условиях, где не развернуть технику для траншеи
Из чего складывается цена
| Фактор | Влияние |
|---|---|
| Длина перехода | базовая единица расчёта — метр |
| Грунт | суглинок дешевле; включения гравия и плотный грунт — дороже |
| Диаметр футляра | чем больше, тем дороже проходка |
| Согласование пересечения | переход под дорогой общего пользования требует согласований, это отдельный срок |
| Приямки | на въезде и выезде нужно место для оборудования |
Как устроена проходка
- Шурфовка и разметкаДо бурения вскрывают контрольные шурфы и уточняют фактическое положение чужих сетей: водопровода, кабеля, канализации. Планы и реальность на улицах Краснодара расходятся регулярно, и цена ошибки здесь — повреждённая чужая коммуникация и остановка работ.
- ПриямкиС двух сторон перехода отрывают рабочий и приёмный котлованы. Им нужно место и подъезд, поэтому фактическую точку перехода иногда сдвигают на несколько метров от идеальной линии на плане.

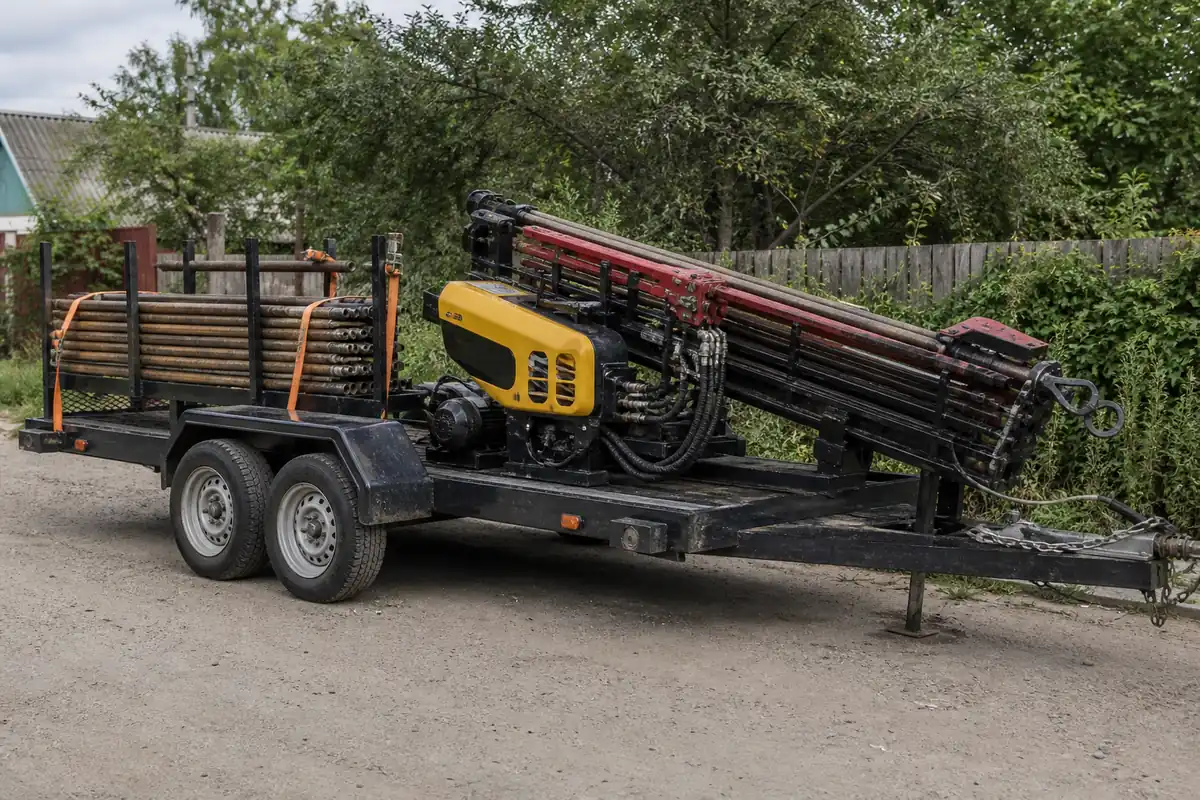

- Пилотная скважинаБуровая головка идёт по расчётной траектории, оператор ведёт её локатором и корректирует глубину и уклон по ходу.
- Расширение и протяжка футляраСкважину расширяют до нужного диаметра и затягивают в неё футляр — защитную трубу, внутри которой пойдёт газопровод.
- Монтаж плети и заделка концовГазовую трубу центрируют в футляре, межтрубное пространство на концах уплотняют, на одном конце выводят контрольную трубку под защитное устройство.
- Исполнительная съёмкаГеодезист фиксирует фактическую траекторию. Над бестраншейным переходом сигнальную ленту не уложить, и единственное, что покажет трассу через десять лет, — исполнительная документация.
Что регулирует переход под дорогой
Прокол, ГНБ или траншея
| Способ | Где применим | Что учесть |
|---|---|---|
| Прокол грунта продавливанием | короткие переходы под въездом, тротуаром, дорожкой в однородном грунте | дешевле бурения, но траектория не корректируется: во включениях гравия и строительного мусора инструмент уводит |
| Горизонтально-направленное бурение | переходы под проезжей частью, под чужими коммуникациями, под благоустроенной территорией | траектория ведётся локатором, длина перехода больше, расчёт — от 4 000 ₽/м |
| Открытая траншея с восстановлением | только там, где вскрытие вообще разрешено | разрешение, восстановление покрытия по нормативу и гарантия на него — по сумме и срокам обычно проигрывает бестраншейному варианту |
Из-за чего смета растёт уже на объекте
- не сделали шурфы — попали в кабель или водопровод: восстановление, разбирательство и потерянные недели
- в грунте оказались строительный мусор, старый фундамент или валун — инструмент уводит, переход проходят заново или смещают
- высокий уровень грунтовых вод: приямки заплывают, нужна откачка и крепление стенок
- не заложили восстановление благоустройства над приямками — плитку, отмостку и газон возвращают за отдельные деньги
- нет места для приямков или подъезда техники — точку перехода сдвигают, длина и цена растут
- согласование пересечения не начато к моменту готовности бригады — техника приезжает ждать бумагу
Что входит в ставку за метр, а что считают отдельно
Обычно входит
- проходка на проектную длину и работа оператора с локатором
- футляр, его протяжка и уплотнение концов
- отрывка и обратная засыпка приямков
Обычно считают отдельно
- согласование пересечения с владельцем дороги и разрешение на земляные работы
- шурфовка существующих сетей
- вывоз лишнего грунта и восстановление покрытия над приямками
- сама плеть газопровода — её стоимость лежит в прокладке по участку
- исполнительная съёмка, если её не включили в общий пакет по объекту
Что спросить у подрядчика по этой работе
- Кто готовит и подаёт согласование пересечения владельцу дороги и входит ли эта работа в цену.
- От какой длины считается переход — проектной или фактической — и чем длина подтверждается при расчёте.
- Что происходит, если проходка не удалась с первого раза: повторная попытка за счёт подрядчика или за ваш.
- Материал и диаметр футляра, как уплотняются концы, ставится ли контрольная трубка.
- Входит ли обратная засыпка, вывоз грунта и восстановление благоустройства над приямками.
- Кто и когда делает шурфовку чужих коммуникаций на трассе перехода.
- Попадёт ли переход в исполнительную документацию, которую вы получите на руки после сдачи объекта.
Частые вопросы
Сколько стоит прокол под дорогой для газовой трубы?
От 4 000 ₽ за метр в грунте средней сложности. Типовой переход под дорогой шириной 6–8 метров с футляром — 35 000–80 000 ₽ по Краснодару, с учётом приямков и согласования.
Можно ли вместо прокола просто перекопать дорогу?
На дороге общего пользования — практически никогда: потребуется разрешение на вскрытие, восстановление покрытия по нормативу и гарантия на него. В сумме это обычно дороже прокола и всегда дольше.
Сколько длится работа?
Сама проходка — один рабочий день. Основное время уходит на согласование пересечения и подготовку приямков, поэтому этот этап планируют заранее, а не по факту приезда бригады.
Кто согласовывает переход под дорогой общего пользования?
Согласие даёт владелец дороги — муниципалитет, край или управление автодорог, в зависимости от того, чья это дорога. Основание — статья 19 Федерального закона № 257-ФЗ. Документы готовит проектная или подрядная организация, заявителем выступает собственник. Уточните заранее, входит ли эта работа в цену подрядчика.
Что будет, если бур упрётся в старый фундамент или валун?
Траекторию корректируют или проходят заново со смещением точки входа. Поэтому до подписания договора зафиксируйте два условия: считается ли работа по проектной или по фактической длине и за чей счёт выполняется повторная проходка. Устная договорённость здесь превращается в спор ровно в тот день, когда проблема возникает.
Зачем нужен футляр и контрольная трубка?
Футляр защищает газопровод от нагрузки от транспорта и позволяет заменить трубу без вскрытия дороги. Контрольная трубка выводится с одного конца футляра и служит для обнаружения утечки в межтрубном пространстве. Отсутствие любого из элементов — замечание при приёмке.
Можно ли делать проходку зимой?
Можно: рабочая глубина ниже промерзания, и сама проходка от сезона почти не зависит. Сложнее с приямками в мёрзлом грунте и с подъездом техники по раскисшим дорогам в межсезонье — это влияет на срок, а иногда и на стоимость подготовительных работ.
